ارورهای داکت اسپلیت میتسوبیشی

عیب‌یابی تخصصی داکت اسپلیت میتسوبیشی: راهنمای جامع کدهای خطا، علت و راه‌حل

داکت اسپلیت‌های میتسوبیشی الکتریک (Mitsubishi Electric) به دلیل طراحی ماژولار و استفاده از سیستم‌های کنترل پیشرفته، دارای مجموعه ای از کدهای خطای مشخص هستند که در صورت بروز مشکل، روی نمایشگر ریموت کنترل یا برد indoor/outdoor نمایش داده می‌شوند. این مقاله تمامی کدهای خطای رایج در مدل‌های داکت اسپلیت (کانالیزه) میتسوبیشی را به همراه علت فنی و راهکار عملیاتی ارائه می‌دهد تا تکنسین‌های روشاید سرویس بتوانند با دقت بالا عیب‌یابی را انجام دهند.

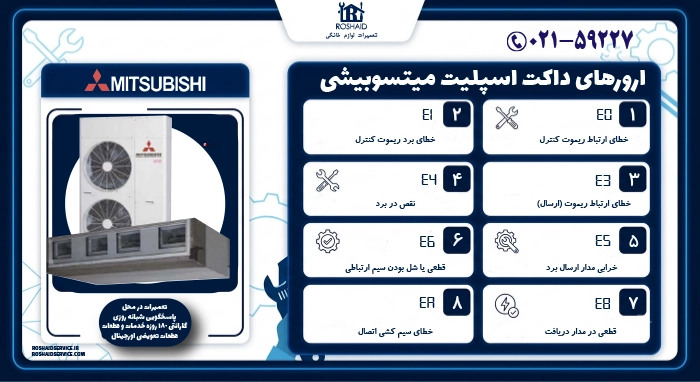

جدول جامع کدهای خطا، علت و راه‌حل

کد خطا	معنی خطا (شرح فنی)	علت احتمالی	راه‌حل و اقدام عملیاتی
E0	خطای ارتباط ریموت کنترل (دریافت)	نویز روی خط انتقال، نقص در مدار دریافت ریموت، یا قطعی سیم	اتصال سیم ریموت را بررسی کنید؛ در صورت نویز، سیم را جدا از کابل برق مسیر دهید؛ در صورت خرابی ریموت، تعویض شود
E1 / E2	خطای برد ریموت کنترل	خرابی مدار داخلی ریموت کنترل	ریموت کنترل نیاز به تعویض دارد
E3	خطای ارتباط ریموت (ارسال)	نویز شدید روی خط، تداخل با سایر تجهیزات، یا خرابی مدار ارسال ریموت	مسیر سیم را بررسی و از نویز جدا کنید؛ در صورت تکرار، ریموت را تعویض نمایید
E4	خطای ارتباط ریموت (دریافت از سمت indoor)	نقص در برد indoor (مدار دریافت)، یا سیم کشی شل	اتصالات برد indoor را بازبینی کنید؛ در صورت خرابی، برد را تعویض نمایید
E5	خطای ارتباط ریموت (ارسال از سمت indoor)	خرابی مدار ارسال برد indoor یا تداخل سیم کشی	سیم کشی بین indoor و ریموت را چک کنید؛ برد indoor را تست نمایید
E6 / E7	خطای ارتباط بین indoor و outdoor	قطعی یا شل بودن سیم ارتباطی، نویز، یا خرابی برد indoor/outdoor	سیم ارتباطی (TB) را از نظر قطعی و اتصال کوتاه بررسی کنید؛ اتصالات را محکم کنید
E8 / E9	خطای ارتباط بین indoor و outdoor (از سمت outdoor)	خرابی برد outdoor یا قطعی در مدار دریافت/ارسال	ولتاژ و اتصالات برد outdoor را تست کنید؛ در صورت نیاز برد تعویض شود
EA	خطای سیم کشی اتصال indoor/outdoor	اشتباه در سیم کشی، یا اتصال بیش از حد واحدهای indoor (بیش از ۵ عدد)	تعداد واحدهای indoor متصل را بررسی کنید؛ سیم کشی را طبق نقشه اصلاح نمایید
Eb	خطای سیم کشی (تداخل یا شلی)	جابجایی سیم‌ها یا اتصال ناقص	سیم کشی بین indoor و outdoor را دقیقاً مطابق دیاگرام چک و اصلاح کنید
EC	خطای زمان راه‌اندازی (Start-up)	طولانی شدن غیرعادی زمان راه‌اندازی سیستم	برق را قطع و مجدد وصل کنید؛ در صورت تکرار، برد outdoor را بررسی نمایید
Ed	خطای ارتباط سریال (بین برد کنترل و برد پاور)	شل شدن کانکتور یا خرابی کابل ارتباطی داخلی outdoor	کانکتورهای بین بردها را بازبینی و محکم کنید
Fb	خطای برد کنترل indoor	خرابی سخت‌افزاری برد indoor	برد کنترل indoor تعویض شود
P1	خطای سنسور دمای هوای ورودی (TH1)	قطعی یا اتصال کوتاه سنسور، یا شل بودن کانکتور	مقاومت سنسور را در دمای محیط تست کنید (مثلاً ۱۵kΩ در ۰°C)؛ اتصال را چک کنید
P2	خطای سنسور دمای لوله مایع (TH2)	خرابی سنسور یا قطعی سیم	سنسور و سیم آن را تست و در صورت نیاز تعویض کنید
P4	خطای سنسور درین یا شل بودن فلوت سوئیچ	آبگرفتگی یا شل بودن سنسور سطح آب	سنسور درین و فلوت سوئیچ را بررسی و اتصال آن را محکم کنید
P5	خطای سرریز درین (فعال شدن محافظت)	گرفتگی لوله تخلیه یا خرابی پمپ درین	لوله تخلیه را باز کنید؛ پمپ درین و فلوت سوئیچ را تست نمایید
P6	خطای یخ‌زدگی (در سرمایش) / محافظت اضافه‌گرما (در گرمایش)	کاهش جریان هوا (فیلتر کثیف)، خرابی فن outdoor، یا کمبود گاز	فیلترها را تمیز کنید؛ فن outdoor را بررسی کنید؛ فشار گاز را چک نمایید
P9	خطای سنسور دمای لوله دو فاز (TH5)	خرابی سنسور یا قطعی مدار	سنسور TH5 را تست و در صورت نیاز تعویض کنید
U1	خطای فشار بالا (عملکرد سوئیچ 63H)	گرفتگی در مسیر هوا، خرابی فن outdoor، یا شارژ بیش از حد گاز	کندانسور را تمیز کنید؛ فن outdoor را تست کنید؛ فشار گاز را تنظیم نمایید
U2	خطای دمای بالای کمپرسور (پوسته)	کمبود گاز، خرابی سنسور دما، یا مشکل در مدار سیکل تبرید	شارژ گاز را بررسی کنید؛ سنسور TH33 را تست نمایید
U3	خطای قطع/اتصال کوتاه سنسور دمای پوسته کمپرسور (TH33)	خرابی سنسور یا سیم آن	سنسور را تست و تعویض کنید
U4	خطای سنسور دمای لوله مایع/دو فاز outdoor (TH3/TH32)	خرابی سنسور یا قطعی	سنسور و سیم کشی مربوطه را بررسی کنید
U5	خطای دمای بالای برد (هیت‌سینک)	گرمای بیش از حد برد اینورتر به دلیل تهویه نامناسب یا خرابی فن	تهویه اطراف outdoor را بررسی کنید؛ فن و هیت‌سینک را تمیز نمایید
U6	خطای ماژول پاور (IPM)	خرابی ماژول اینورتر یا اتصال کوتاه در مدار کمپرسور	برد اینورتر را تست کنید؛ در صورت خرابی تعویض شود
U7	خطای دمای تخلیه پایین (Low Discharge Superheat)	نشتی گاز، خرابی شیر انبساط (LEV)، یا گرفتگی	نشتی گاز را بررسی کنید؛ عملکرد LEV را تست نمایید
U8	خطای دور فن outdoor	خرابی موتور فن، یا انسداد مکانیکی فن	موتور فن را تست کنید؛ پره‌ها را از نظر آزاد بودن چرخش بررسی نمایید
U9	خطای ولتاژ غیرعادی	نوسان یا افت شدید ولتاژ برق ورودی	ولتاژ ورودی را اندازه‌گیری کنید؛ در صورت نوسان، از محافظ ولتاژ استفاده نمایید
Ud	خطای محافظت اضافه‌گرما (Overheat)	دمای لوله‌ها یا فشار بیش از حد بالا	سیکل تبرید و فشارها را بررسی کنید؛ شیرهای قطع را چک نمایید
UF	قطع جریان بیش از حد کمپرسور (قفل شدن)	قفل شدن کمپرسور یا خرابی مدار اینورتر	مقاومت سیم پیچ‌های کمپرسور را تست کنید؛ برد اینورتر را بررسی نمایید
UP	قطع جریان بیش از حد کمپرسور	اضافه بار مکانیکی یا الکتریکی کمپرسور	فشار گاز و عملکرد مکانیکی کمپرسور را بررسی کنید
UH	خطای سنسور جریان	خرابی سنسور جریان یا مدار آن	سنسور جریان را تست و تعویض نمایید
UL	خطای فشار پایین (عملکرد سوئیچ 63L)	کمبود گاز، گرفتگی در مسیر، یا خرابی سوئیچ فشار	نشتی گاز را بررسی کنید؛ سوئیچ فشار و اتصالات آن را تست نمایید
A0 ~ A8	خطاهای مربوط به سیستم M-NET	تداخل آدرس‌ها، شلوغی باس، یا قطعی در ارتباط شبکه	تنظیمات آدرس‌دهی M-NET را بررسی کنید؛ سیم کشی شبکه را چک نمایید

نکات کلیدی برای تکنسین‌های روشاید سرویس

روش خواندن خطا: در بسیاری از مدل‌های داکت اسپلیت میتسوبیشی، کد خطا روی ریموت کنترل نمایش داده می‌شود. همچنین می‌توانید با شمارش تعداد چشمک‌های LED روی برد outdoor (LED1 و LED2) کد دقیق را استخراج کنید .
اولویت‌بندی عیب‌یابی: در برخورد با خطاهای ارتباطی (E6 تا E9)، همیشه ابتدا سیم کشی و اتصالات را بررسی کنید، سپس به سراغ تعویض برد بروید. در خطاهای سنسور (P1, P2, U3, U4)، تست مقاومت سنسور با مولتی‌متر در دمای مشخص (مثلاً ۱۰ کیلواهم در ۲۵ درجه سانتی‌گراد) سریع‌ترین راه تشخیص است.
هشدار ایمنی: قبل از هر اقدام عملیاتی روی بردهای outdoor یا باز کردن پنل‌ها، حتماً برق اصلی را قطع کنید و خازن‌های بزرگ برد اینورتر را دشارژ نمایید.

با استفاده از این جدول و نکات، تیم فنی روشاید سرویس می‌تواند فرآیند عیب‌یابی داکت اسپلیت‌های میتسوبیشی را با دقت و سرعت بالا انجام دهد و از تعویض‌های غیرضروری قطعات جلوگیری کند.
