ارورهای داکت اسپلیت دایکین

راهنمای جامع کدهای خطای داکت اسپلیت دایکین: علت‌یابی و راه‌حل

داکت اسپلیت‌های دایکین به دلیل کیفیت ساخت بالا و عملکرد پایدار شناخته می‌شوند، اما مانند هر سیستم مکانیکی دیگری، ممکن است در طول عمر خود با خطاهایی مواجه شوند. درک صحیح کدهای خطا، کلید اصلی عیب‌یابی سریع و جلوگیری از هزینه‌های اضافی است. این مقاله توسط روشاید سرویس تهیه شده است تا به صورت جامع و کاربردی، رایج‌ترین کدهای خطای سیستم‌های داکت اسپلیت دایکین را بررسی کند.

نکته مهم: روش نمایش کد خطا در مدل‌های مختلف دایکین متفاوت است. در برخی مدل‌ها، کد خطا روی نمایشگر ریموت کنترل (با نگه داشتن دکمه CANCEL به مدت ۵ ثانیه) نمایش داده می‌شود . در مدل‌های اینورتر و VRV، کد خطا ممکن است روی برد اصلی واحد داخلی یا خارجی و با ترکیب چشمک LEDها نمایش داده شود. جدول زیر بر اساس کدهای استاندارد و رایج در سیستم‌های داکت اسپلیت دایکین تنظیم شده است.

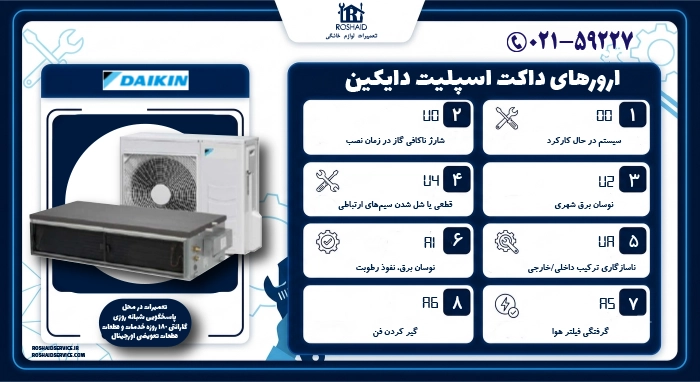

جدول جامع کدهای خطا، علت و راه‌حل

کد خطا	معنا و مفهوم	علت احتمالی	راه‌حل پیشنهادی (تکنسین)
00	عملکرد عادی	سیستم در حال کارکرد بدون خطاست.	نیازی به اقدام نیست.
U0	کمبود مبرد (گاز)	نشتی در مدار، شارژ ناکافی گاز در زمان نصب، یا انسداد در مسیر.	بررسی فشار گاز، تست نشتی با دستگاه نشت‌یاب، شارژ مجدد گاز بر اساس وزن.
U2	ولتاژ نامناسب یا افت ولتاژ	نوسان برق شهری، افت ولتاژ در زمان روشن شدن کمپرسور، یا مشکل در منبع تغذیه.	اندازه‌گیری ولتاژ ورودی در حالت کارکرد، بررسی سلامت کابل‌ها و کلید محافظ.
U4	خطای انتقال信号 (ارتباط)	قطعی یا شل شدن سیم‌های ارتباطی بین واحد داخلی و خارجی، نویز الکتریکی.	بررسی سیم‌های ترمینال ۱ و ۲ و ۳، تست پیوستگی سیم‌ها، بررسی اتصال صحیح.
UA	ناسازگاری ترکیب داخلی/خارجی	نصب واحد داخلی و خارجی نامتناسب، یا تنظیم نادرست ظرفیت روی برد.	بررسی مشخصات پلاک واحدها، تطابق با جدول ترکیب مجاز دایکین، تنظیم صحیح ظرفیت.
A1	خرابی برد PCB واحد داخلی	نوسان برق، نفوذ رطوبت، یا خرابی قطعات الکترونیکی روی برد.	بررسی بصری برد (علائم سوختگی)، تست خروجی‌های برد، تعویض برد در صورت نیاز.
A5	فعال شدن محافظت یخ‌زدگی یا فشار بالا	گرفتگی فیلتر هوا، مسدود بودن مسیر برگشت هوا، کمبود گاز، یا خرابی سنسور.	تمیز کردن فیلترها و کویل، بررسی باز بودن مسیر هوا، تست سنسورها.
A6	خرابی موتور فن (DC)	گیر کردن فن، خرابی خازن، یا سوختن سیم‌پیچ موتور فن داخلی.	بررسی چرخش آزادانه فن، تست ولتاژ خروجی به موتور، تعویض موتور در صورت سوختگی.
C4	خرابی سنسور حرارتی اواپراتور	قطعی یا اتصال کوتاه شدن ترمیستور، یا خارج شدن سنسور از جای خود.	اندازه‌گیری مقاومت سنسور در دمای محیط، بررسی اتصال فیش به برد.
C9	خرابی سنسور دمای اتاق	خرابی ترمیستور برگشتی هوا، یا تجمع گرد و غبار روی آن.	تمیز کردن سنسور، تست مقاومت آن با مولتی‌متر و مقایسه با جدول مقاومت.
E1	خرابی برد PCB واحد خارجی	مشکل در مدار تغذیه یا بخش اینورتر برد خارجی.	بررسی فیوزها و رله‌های روی برد، تست خروجی‌های اصلی، تعویض برد.
E5	اضافه بار یا قفل کمپرسور	فشار بالای سیستم، خرابی خازن راه‌انداز، یا گیرپاژ مکانیکی کمپرسور.	بررسی فشار مکش و دهش، تست آمپر کمپرسور، بررسی سلامت خازن.
E6	خطای راه‌اندازی کمپرسور	قطعی سیم‌پیچ، خرابی رله شروع به کار، یا عدم تعادل فاز (در سه فاز).	تست مقاومت سیم‌پیچ‌های کمپرسور، بررسی ترتیب فازها، تست رله.
E7	قفل شدن فن DC خارجی	گیر کردن پروانه فن خارجی، خرابی موتور فن، یا مشکل در برد اینورتر.	بررسی چرخش آزادانه پروانه، تست ولتاژ خروجی به موتور فن، بررسی سیم‌کشی.
F3	دمای بالای لوله دهش	کمبود گاز، گرفتگی لوله مویین، یا خرابی سنسور دمای دهش.	بررسی دما با ترموکوپل، تست سنسور، بررسی شارژ گاز و باز بودن مسیر.
H9	خرابی سنسور دمای هوای خارجی	قطعی یا اتصال کوتاه ترمیستور محیط، یا نفوذ آب به فیش.	تست مقاومت سنسور، بررسی سلامت فیش و سیم‌کشی.
J3	خرابی سنسور دمای لوله دهش	خرابی ترمیستور چسبیده به لوله خروجی کمپرسور.	تست مقاومت سنسور، تعویض در صورت خرابی.
L4	دمای بالای هیت‌سینک (رادیاتور)	گرفتگی پره‌های هیت‌سینک، خرابی فن خنک‌کننده برد، یا اضافه بار کاری.	تمیز کردن پره‌های هیت‌سینک با باد فشار قوی، بررسی عملکرد فن خنک‌کننده.
L5	جریان لحظه‌ای بالای اینورتر	اتصال کوتاه در ماژول IPM، یا خرابی کمپرسور که باعث جریان کشی زیاد می‌شود.	تست ماژول IPM، بررسی مقاومت کمپرسور، تعویض برد اینورتر در صورت نیاز.

نکات مهم برای عیب‌یابی حرفه‌ای

۱. روش استخراج کد خطا از ریموت کنترل:
اگر دستگاه شما مجهز به ریموت بی‌سیم است، برای مشاهده کد خطا، ریموت را به سمت واحد بگیرید و دکمه CANCEL را حدود ۵ ثانیه نگه دارید. سپس مکرراً دکمه CANCEL را فشار دهید تا صدای بوق ممتد شنیده شود. کد خطا روی نمایشگر ظاهر می‌شود. برای لغو نمایش، دوباره دکمه را ۵ ثانیه نگه دارید .

۲. تفاوت کدهای خطا در مدل‌های اینورتر و غیر اینورتر:
برخی کدها مانند U4 (خطای ارتباط) در اکثر مدل‌ها مشترک هستند. اما کدهای مربوط به بخش اینورتر (مانند L4 و L5) صرفاً در مدل‌های اینورتر و VRV دیده می‌شوند. در مدل‌های قدیمی‌تر، ممکن است کد خطا به صورت ترکیب چشمک‌های LED روی برد خارجی باشد که نیاز به شمارش تعداد چشمک‌ها دارد .

۳. هشدار ایمنی:
بررسی‌های مربوط به مدارهای الکترونیکی، کمپرسور و گاز مبرد نیازمند تخصص فنی است. در صورت مشاهده علائمی مانند بوی سوختگی، صدای غیرعادی از کمپرسور، یا نشتی گاز، بلافاصله برق دستگاه را قطع کنید و از تماس مستقیم با قطعات برقدار خودداری نمایید. تشخیص نهایی و تعویض قطعات باید توسط تکنسین مجاز انجام شود.

۴. اهمیت سرویس دوره‌ای:
بسیاری از خطاهای A5 (یخ‌زدگی) و E5 (اضافه بار) با تمیز کردن منظم فیلترها، کویل‌های اواپراتور و کندانسور قابل پیشگیری هستند. توصیه می‌شود قبل از فصل تابستان، سرویس کامل شامل شستشوی کویل‌ها و بررسی فشار گاز انجام شود.

اگر پس از بررسی‌های اولیه، دستگاه همچنان خطا نشان می‌دهد، لطفاً مدل دقیق داکت اسپلیت (روی پلاک واحد خارجی) را یادداشت کرده و با کارشناسان روشاید سرویس تماس بگیرید تا راهنمایی‌های تخصصی‌تری دریافت کنید.
